Kuvaus

Lähetä kysely

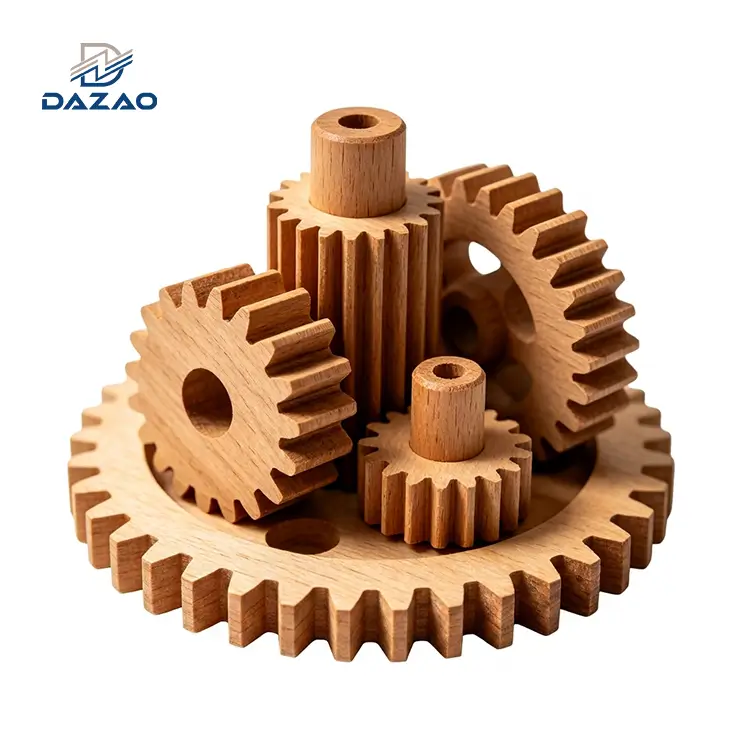

Tarkat CNC-puiset hammaspyörät teollisuusvaihteistoon ja STEM-vaihteistoon

Erittäin -tarkat ±0,02 mm:n hammasprofiilit, jotka on suunniteltu takaamaan mekaaninen luotettavuus ja hiljainen toiminta.

Tekniset ydinominaisuudet:

Mittojen tarkkuus:±0,02 mm toleranssi kaikissa hammasprofiileissa 5-akselin jyrsinnällä.

Pinnan kovuus:Tyhjiö{0}}kyllästetyt polymeerit lisäävät kulutuskestävyyttä 2,8-kertaisesti.

Ilmaston vakaus:Stressi{0}}kevennysaukot vähentävät kosteuden-idusoimaa vääntymistä 75 %.

Vakiomoduulit:Parametrinen mallinnus 0,5 - 5,0 metrisille moduuleille.

Materiaalin eheys:FSC{0}}-sertifioitu pyökki-, pähkinä-, vaahtera- ja koivuvaneri.

Säännösten noudattaminen:FDA{0}}-luokan tiivisteaineet ja CE/ASTM-yhteensopiva käsittely.

Skaalautuva tuotanto:1000 yksikköä MOQ pienille vaihteille; 50 yksikköä suureen sisustukseen.

Nopea toimitus:3 päivän prototyyppien valmistus; 10-15 päivän massatuotantosyklit.

Wooden Gear Wheels

Tekniset valmiudet CNC-puun hammaspyörien koneistuksessa

Perinteisen puuntyöstön ja{0}}tarkkuuskonetekniikan välisen kuilun kurominen umpeen.

TuotantoCNC-koneistetut puiset hammaspyörätvaatii jyvän suunnan ja hygroskooppisen laajenemisen tiukkaa valvontaa. Toisin kuin tavallisissa laser{1}}leikkausosissa, jotka kärsivät hiiltyneestä hampaiden kyljestä ja kartio-indusoimasta verkkohäiriöstä, 5-akselinen jyrsintäprosessimme varmistaa, että jakoympyrä, keskireikä ja kiilaura ovat täysin samankeskisiä. Tämä eliminoi pyörimisvärähtelyn ja mekaanisen viiveen monimutkaisissa vaihdekokoonpanoissa.

CNC Wooden Gears

Mekaaniset tiedot ja materiaalitiedot

Ammattimaisen hankinnan määrälliset standardit ja toleranssikontrollit.

Parametri	Erittely
Koneistusprosessi	Samanaikainen 5-akselinen CNC-jyrsintä/ Kääntäminen
Materiaalivaihtoehdot	Pyökki, koivuvaneri, musta pähkinä, vaahtera, hiiltynyt bambu
Moduulialue	0.5 Mod – 5.0 Mod (vakio ja ei--standardi)
Halkaisija-alue	10mm - 1200mm
Mitattoleranssi	±0,02 mm - ±0,05 mm
Hampaiden geometria	Spur-, kierre-, kartio-, mato- ja sisäiset vaihteet
Pintakäsittely	Ra 1.6 - 3.2 (Vaihtelee raetiheyden mukaan)
Lähetys-Käsittely	Tyhjiöimpregnointi, jännitys{0}}poistoura, FDA-pinnoite

Precision Wooden Gears

Luotettavuuden validointi suunnitteluvirheanalyysin avulla

Todellista-kestävyystestausta ja rakenteellista optimointia kenttätietoihin perustuen.

Varmistaaksemme hankintojen luotettavuuden olemme optimoineet prosessimme kolmen kriittisen kenttävian jälkeisen -kuoleman jälkeen:

1. Mesh-häiriöiden poistaminen:Aiemmin 20 000 -yksikön STEM-sarjan tilaus epäonnistui laserleikattujen profiilien 0,12 mm:n varianssien vuoksi. Siirryimme 5-akseliseen CNC-jyrsintään parametrisella mallinnuksella, jolloin saavutimme 100 %:n kokoonpanon läpäisyprosentit kaikille tarkkuuspuuhammaspyöräsarjoille.

2. Pinnan kestävyyden päivitys:8 000 kellovaihdetta kokivat 22 %:n kulumisvaurion korkean vääntömomentin ympäristöissä. Kehitimme tyhjiökyllästysprosessin, joka pakottaa kovettimet puukuituihin ja pidentää komponenttien käyttöikää 300 %.

3. Hygroskooppinen laajenemisen hallinta:Suuret 600 mm koristeelliset hammaspyörät vääntyivät merirahdin aikana. Otimme käyttöön piilotettuja jännitys-poistorakoja ja kuusi-sivukosteussulkua pitäen kosteuspitoisuuden 1 %:n vaihteluvälissä muodonmuutosten estämiseksi.

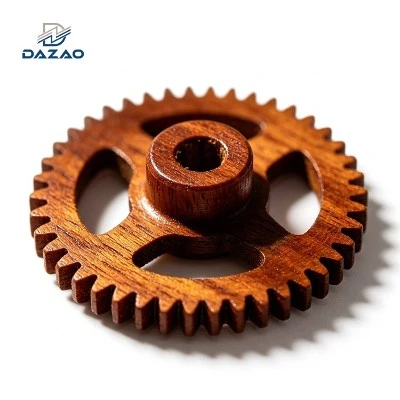

Laser Cut Wooden Gears

Patentoidut CNC-puuntyöstö- ja pintakarkaisuprosessit

Kehittyneet lämpökemialliset käsittelyt ja rakenteelliset asettelut pidennettyjen elinkaarien vuoksi.

· Yhden{0}}asetuksen jyrsintä:Kaltevuusprofiilit ja keskireiät koneistetaan yhdellä kiinnitysoperaatiolla. Tämä eliminoi kertyneen virheen ja varmistaa samankeskisyyden 0,03 mm:n sisällä.

· Tyhjiö{0}}kyllästetty polymerointi:Käytämme tyhjiöpainetta syöttämään{0}}elintarvikelaatuisia hartseja puun huokosrakenteeseen, mikä lisää tiheyttä ja kovuutta kevyissä{1}}kuormansiirtosovelluksissa.

· Juurifileen optimointi:Hammasjuuren geometriat on optimoitu FEA:n (finite Element Analysis) avulla jännityksen keskittymisen vähentämiseksi, mikä estää leikkausvaurion suurella vääntömomentilla.

Wooden Gear Train

Puutarkkuusvaihteistokomponenttien teolliset sovellukset

Monipuolisia suunnitteluratkaisuja koulutuksen, kellonajan ja arkkitehtuurin aloille.

STEM-opetuslaitteet

Kestävät{0}}vaihteistot mekaanisen fysiikan esittelyyn ja robotiikkasarjoihin.

Kellot soittimet

Tarkat liikekomponentit korkealaatuisiin{0}}puisiin kelloihin ja tähtitieteellisiin malleihin.

Kineettiset arkkitehtoniset asennukset

Suuret{0}}synkronoidut vaihdejärjestelmät kaupallisiin näytöksiin ja kineettiseen seinätaideeseen.

Elintarvikkeiden jalostusympäristöt

Ei--kontaminaatio-elintarvikelaatuiset vaihteet kevyille-kuorman kuljetus- ja pakkauskoneille.

Pyydä tarjous Wooden Gearsista

UKK

01.Voivatko CNC-puiset hammaspyörät korvata muovi- tai nailonhammaspyörät kevyissä{1}}kuormitussovelluksissa?

Kyllä. Tyhjiö-kyllästysprosessillamme käsiteltynä puuhammaspyörät tarjoavat korkean lujuus-/-painosuhteen ja luonnollisen tärinänvaimennuksen. Ne soveltuvat STEM-laitteisiin, lääketieteellisiin simulaattoreihin ja kulutuselektroniikkaan, joissa vaaditaan alhaista kohinaa ja johtamattomuutta.

02.Miten kosteuden-aiheuttama vääntyminen estetään mekaanisissa puuosissa?

Stabiloimme puun 6–8 % kosteuspitoisuuteen ja koneistamme sisäiset jännitys-poistoraot. Jokainen erä käy läpi 72 tunnin ilmastokammiotestit merirahtiolosuhteiden simuloimiseksi, mikä varmistaa mittojen vakauden saapuessa.

03. Mikä on teollisuuden puisten vaihdesarjojen standardi MOQ?

Pienen halkaisijan (alle 100 mm) hammaspyörille standardi MOQ on 1000 yksikköä. Suurille arkkitehtonisille tai koristeellisille hammaspyörille (jopa 1 200 mm) hyväksymme pieni-volyymitilaukset alkaen 50 yksiköstä. Prototyyppi on saatavilla päteville tiedusteluille.

04. Ovatko puumateriaalisi kansainvälisten tuontimääräysten mukaisia?

Täysin. Tarjoamme FSC--sertifioitua puutavaraa ja kaikki tarvittavat kasvinsuojelutodistukset. Pinnoitteemme ovat FDA-yhteensopivia elintarvikekosketuksessa ja ASTM--sertifioitu lelujen turvallisuuden vuoksi, mikä varmistaa sujuvan tulliselvityksen Pohjois-Amerikan ja EU:n markkinoilla.

05. Voitko peruuttaa vaihteistoprofiileja fyysisestä näytteestä?

Kyllä. Käytämme 3D-laserskannausta ja CMM-tietoja tarkkojen CAD-mallien luomiseen. Kalibroimme sitten parametrit vakiomittausmoduuleille varmistaaksemme 100 % mesh-yhteensopivuuden olemassa olevien mekaanisten laitteistojesi kanssa.

06.Mitä pintakäsittelyjä on saatavilla korkean vääntömomentin{1}}sovelluksiin?

Toimivia vaihteita varten suosittelemme erikoistuneita matalakitkaisia-tiivisteitä, jotka vähentävät hampaista-hampaan-vastusta. Koristeellisiin vaatimuksiin on saatavilla luonnollisia öljyjälkiä, mattalakkoja ja hiiltyneitä viimeistelyjä mittatarkkuudesta tinkimättä.

Optimoi mekaaniset järjestelmäsi tarkalla CNC-tekniikalla.
Lataa 2D/3D CAD-tiedostoja (STEP, IGS tai SolidWorks) teknistä DFM-tarkistusta varten.

Insinöörimme tarjoavat yksityiskohtaiset tarjoukset ja toleranssianalyysit 24 tunnin sisällä.
