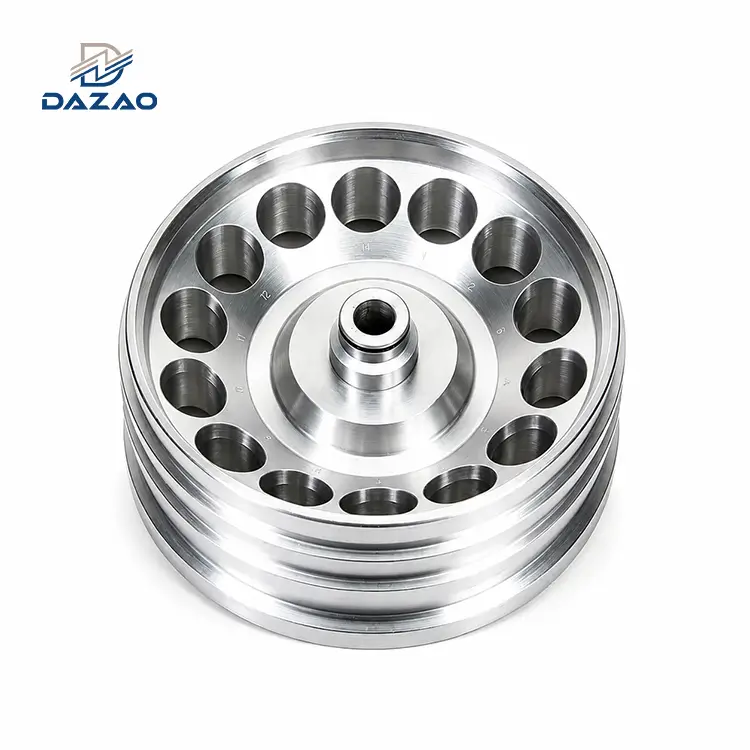

Viiden akselin CNC-koneistetut alumiinisentrifugiroottorit Tarkat

Tuotteen yleiskatsaus ja koneistusominaisuudet

Monoblock-aihion suunnittelu suunniteltu nolla{0}}huokoisuuteen ja erittäin{1}}korkeaan pyörimisvakauteen

Dazao Machinery valmistaa yksilohkoisia 5-akselisia CNC-koneistettuja alumiinisentrifugiroottoreita kiinteästä 7075-T6 ilmailu- ja avaruusalumiinitankomateriaalista tai taotuista TC4-titaani-aihioista. Hyödyntämällä5-akseliset CNC-työstöpalvelutsentrifugiroottoreille tuotamme kiinteitä-kulma- ja kääntyviä kauhakokoonpanoja pöytäkoneille, lattialle-seisoville ja suurinopeuksille{2}}jäähdytettyihin sentrifugeihin.

Eliminoimalla valu- tai hitsatuille vaihtoehdoille tyypillisen rakenteellisen huokoisuuden, puhallusreiät ja hitsin{0}}jännityspitoisuudet, aihiot{1}}jyrsityt roottorimme tarjoavat paremman vetolujuuden ja rakenteellisen eheyden korkeilla keskipakokuormituksilla, jopa 20 000 rpm. Tarjoamme vähäistä-tuotantoa, nopeaa prototyyppiä, käänteistä suunnittelua ja mukautettuja parametrimuunnoksia laboratoriolaitteiden OEM-valmistajille, lääketieteellisten instrumenttien valmistajille ja tutkimuslaitoksille maailmanlaajuisesti.

Kenttävika-analyysi ja tekniset korjaukset

Miten taustalla-tapahtumien analyysi edistää alan-johtavia tuotantostandardeja

Tapaus 1: Jäännösstressin rentoutuminen ja dynaaminen tasapainon ajautuminen kiinteissä-kulmaroottoreissa

· Tapahtuma:Eurooppalainen yliopistolaboratorio tilasi 12-reikäistä 7075-T6 kiinteää-kulmaroottoria, joiden nopeus on 15 000 rpm. Osat läpäisivät alkuperäisen tehdastarkastuksen ISO G2.5 -tasapainoluokilla noudattaen tavallisia karkea-työstöprotokollaa. 60 päivän hyllysäilytyksen jälkeen ennen kokoamista kenttätestaus laukaisi tärinähälyttimet nopeudella 12 000 rpm. Uudelleentarkastus osoitti 0,03 mm:n koaksiaalisuuden siirtymän putken onteloiden välillä, mikä aiheutti dynaamisen tasapainon heikkenemisen G6.3:een.

· Perussyy:Sisäiset jäännösjännitykset 7075-T6-alumiinissa vapautuivat hitaasti ajan myötä aiheuttaen roottorin geometrian mikrodeformaatiota.

· Korjaava standardi:Otimme käyttöön 3-vaiheisen lämpöjännityksen poistamisprotokollan: korkean-lämpötilan jännityksenpoisto rouhintaan, matalan-lämpötilan stabilointi puoliviimeistelyn jälkeen ja keinotekoinen vanheneminen-viimeistelyn jälkeen. Ensimmäiset-artikkeliyksiköt säilytetään 7 päivää ennen lopullista mittasuhteen ja dynaamisen tasapainon uudelleentarkistusta. Uudelleentestaustiedot osoittavat, että dynaaminen tasapainopoikkeama pysyy alle 0,5 g·mm 6 kuukauden varastoinnin jälkeen.

Tapaus 2: Putken ontelon reunan väsymishalkeilu lääketieteellisissä sentrifugiroottoreissa

· Tapahtuma:Lääketieteellisten laitteiden valmistaja integroi 10 000 RPM:n pöytäsentrifugiroottorimme. Normaali jäysteenpoisto jätti terävät jyrsintäreunat pitkin putken ontelon vanteita. Kahdeksan kuukauden käytön jälkeen kolmeen yksikköön kehittyi mikro-väsymishalkeamia vanteen reunoihin, mikä vaati täydellisen erän poistamisen.

· Perussyy:Terävät reunageometriat ja työkalumerkkien leikkauspisteet loivat paikallisia jännityskeskittymispisteitä syklisessä kuormituksessa.

· Korjaava standardi:Kaikki putken vanteiden leikkauskohdat ja kaviteetin kulmat saavat nyt täydelliset 3D-ääriviivasäteet (vähintään R0,5 mm), jota seuraa koneellinen kiillotus. Suuri-rasitusvyöhykkeet läpikäyvät hallitun haihdutuspinnan puristuspinnan rasituksen aikaansaamiseksi, mikä kompensoi toiminnallisia vetokuormia. Jokainen tuotantoerä käy läpi pyörrevirtatestauksen (NDT) pintavirheiden rajan tarkistamiseksi.

Tapaus 3: Heiluvien kauhan roottoreiden epäasianmukaisen massan poiston aiheuttama rakenteen heikkeneminen

· Tapahtuma:Heiluvan kauhan roottorin dynaamisen tasapainon korjauksen aikana teknikot porasivat massa-kevytysreikiä kauhan kiinnitystankojen lähelle saavuttaakseen G2.5-toleransseja nopeasti. Täyden-nopeuden ylikuormitustestin aikana nivelen pohjan supistetussa materiaaliosassa tapahtui halkeamia.

· Perussyy:Sääntelemätön massan poisto kriittisissä kuormitusta{0}}kantavissa paikoissa heikensi rakenteellista turvallisuustekijää huomattavasti.

· Korjaava standardi:Perustimme rajoitetut massa{0}}korjausvyöhykkeet. Joukkopoisto on rajoitettu ei--rakenteisiin ulkoreunoihin ja päätypintoihin; avainkuormitusreitit, tukijalkojen jalustat ja onteloiden seinät ovat ehdottomasti poissa-rajoituksista. FEA:n jännitys{5}}uudelleenarviointi suoritetaan automaattisesti aina, kun massakorjaus ylittää 1,5 grammaa.

Oma valmistus ja laatustandardit

Kehittynyt lämpökäsittely ja vyöhykkeiset dynaamiset tasapainotusprotokollat

1. 3-Stage Stress Relief Protocol:Integroi karkean lämpöleikkauksen, puoli{0}}viimeistelyn lämpöstabiloinnin ja viimeistelyn jälkeisen keinovanhentamisen. Estää geometrian ajautumisen ja säilyttää ISO G2.5 dynaamisen tasapainon tarkkuuden pitkän säilytyksen ja käytön aikana.

2. Zoned Dynamic Balancing FEA-vahvistuksen kanssa:Rajoittaa tasapainottavan massan poiston ei--kuormitusta-kantaville alueille. Jokaiseen tasapainon säätöön viitataan -CAD/FEA-jännitysmalleihin, jotta rakenteelliset turvamarginaalit säilyvät suurimmassa keskipakokiihtyvyydessä.

3. Suuren nopeuden{1}}uupumusten käyttöiän optimointi:Käyttää vähintään R0,5 mm:n reunasädettä kaikissa onteloiden leikkauspisteissä yhdistettynä pintakuviointiin ja 100 % pyörrevirtaan perustuvaan NDT-eränäytteenottoon, mikä eliminoi mikro-uupumuspisteet.

Tekniset tiedot ja suorituskyvyn vertailu

Kvantitatiiviset vertailuarvot monoblokkiaihion CNC-roottoreiden vertailussa valu- ja hitsattuihin vaihtoehtoihin

Tekniset parametrit

· Suurin työstöhalkaisija: Ø50 mm - Ø300 mm

· Ontelon paikannustarkkuus: Vähemmän tai yhtä suuri kuin 0,02 mm

· Pinnan karheus: Ra 0,8 µm (standardi CNC-jyrsintä); Ra 0,4 µm (kiillotetut ontelot)

· Dynaamisen tasapainon standardi: ISO 1940-1 Grade G2.5

· CAM-ohjelmisto: HyperMill 5-akseliset työstöratastrategiat sentrifugiroottoreille

Materiaalin laatu ja rakenteen valintamatriisi

Tekniset ohjeet metalliseoksen valinnan ja roottorin geometrian sovittamiseksi pyörimisnopeustasoihin

Materiaalivaihtoehdot

· 7075-T6 alumiiniseos:Korkea lujuus{0}}painosuhde-. Ihanteellinen tavallisiin laboratorio- ja lääketieteellisiin nopeisiin-sentrifugeihin, jotka toimivat syövyttävissä olosuhteissa, jopa 20 000 rpm.

· TC4-titaaniseos (luokka 5): Superior yield strength, non-magnetic, highly resistant to aggressive chemical acids and bio-corrosive fluids. Recommended for ultra-speed applications (>20 000 RPM) ja steriilejä bioprosessiympäristöjä erikoistuneiden kauttaTC4 titaaniseoksen työstö.

Roottorin geometriavaihtoehdot

· Kiinteäkulmaiset roottorit:Kiinteät ontelokulmat (esim. 45 astetta, 30 astetta, 15 astetta). Optimoitu korkean kierrosluvun pelletointiin, nopeaan faasien erotteluun ja suureen näytekapasiteettiin.

· Heiluvat kauhan roottorit:Kauhat kääntyvät 90 astetta pyörimisen aikana. Ihanteellinen tiheysgradienttisentrifugointiin ja tasapohjaiseen{2}}pelletointiin; rajoitettu alhaisempiin huippunopeuksiin kuin kiinteän{3}}kulman mallit.

Nopeustason ohjeet

· Hidas nopeus (< 5,000 RPM): 6061-T6 Alumiini; perus G2.5 dynaaminen tasapainotus.

· Keski-nopea (5,000 - 20 000 RPM):7075-T6 Alumiini; 3-vaiheinen jännityksenpoisto, reunan sädetys, haukunpoisto.

· Ultra-High Speed (>20 000 RPM):TC4 Titaaniseos; 100 % pyörrevirtatarkastus, erikoistunut pinta-anodisointi tai PVD-pinnoite.

Standardoitu valmistus- ja toimitustyönkulku

Avaimet käteen -tuotannon toteutus alustavasta CAD-analyysistä maailmanlaajuiseen DDP-logistiikkaan

1. Tekninen analyysi:CAD-tiedoston varmennus (STEP/IGS/X_T) ja DFM-jännityksen optimointi.

2. Materiaalin tarkastus:Raakaalumiinista/titaanista valmistettujen aihioiden optinen emissiospektrometrinen todentaminen tehtaan testiraporteilla (MTR).

3. Tarkkuustyöstö:Yhden-asetuksen koneistus käyttämällä hypermyllyn 5-akselin työstöratastrategioita sentrifugiroottoreille uudelleenkiinnitystoleranssien eliminoimiseksi.

4. Lämpökäsittely:3-vaiheisten stressinpoistojaksojen suorittaminen.

5. Laadunvarmistus:KokoCMM-mittatarkastustarkistukset, ISO G2.5 dynaaminen tasapainotus ja -tuhoamaton pintavirheiden tarkastus.

6. Pinnan viimeistely:Kova-pinnoite-anodisointi, kirkas anodisointi tai räätälöity laserkaiverrus.

7. Toimitus:Pearl{0}}puuvillasta tehdyt-vaahtomuovipakkaukset, vienti-luokan puiset laatikot ja DDP/FOB-toimitusvaihtoehdot.

Laadunvalvonta- ja tarkastusstandardit

Monivaiheiset laadunvarmistusprotokollat, jotka takaavat nolla-vian toimituksen

· Materiaalin jäljitettävyys:Lämpö-numeromerkityt materiaalitodistukset toimitetaan jokaisen erän mukana.

· Ensimmäinen artikkelitarkastus (FAI):AS9102-yhteensopivat tarkastusraportit, jotka kattavat 100 % piirustuksen mitoista.

· CMM-ulottuvuustarkastukset:Zeissin CMM-laitteiden avulla luodut sijainti-, samankeskisyys- ja aksiaaliset loppumisraportit.

· Dynamic Balance -sertifikaatti:Fyysisen tasapainon kalibrointilukemat toimitetaan sarjanumeroa kohti.

· -tuhoamaton testaus:Pyörrevirta- tai väri{0}}läpäisytarkastustodistukset saatavilla pyynnöstä.

Maailmanlaajuinen toimitusketju ja tuotemerkkituki

Saumaton integrointi, luottamuksellisuusprotokollat ​​ja joustavat kauppapalvelut

· Kaupan ehdot:Tuki FOB-, CIF- ja DDP (ovelta-to-door Duty Paid) -vaihtoehdoille.

· Immateriaalioikeuksien suoja:Salassapitosopimukset (NDA), jotka on tehty ennen noston siirtoa; salattu CAD-tallennusprotokolla.

· OEM-räätälöinti:Neutraali valkoinen{0}}etikettipakkaus, mukautettu osamerkintä, laser-etsatut sarjanumerot ja omat etikettilaatikottarkkuus CNC alumiiniosat.

· Post{0}}myynnin tekninen tuki:Suunniteltu korvauskäytännöt komponenteille, jotka eivät täytä dynaamisia tai mittatoleransseja.

Sovellusteollisuus ja toimintaskenaariot

Korkean-tarkkuusroottoriratkaisut, jotka on räätälöity kriittisiin laboratorio-, lääketieteellisiin ja biotekniikkajärjestelmiin.

Lääketieteelliset diagnostiikkalaitteet

Pöydässä käytettävät kliiniset verenerottelusentrifugit, jotka vaativat tiukat erä{0}}--värinärajat.

Tutkimuslaboratoriolaitteet

Räätälöidyt 5-akseliset CNC-koneistetut laboratorioroottorit, jotka on räätälöity epätyypilliseen putkigeometriaan tai erikoistuneeseen analyyttiseen tutkimukseen.

Biotekniikka Bioprosessointi

Tuotanto-mittakaavan korjuu- ja solujen pesuerotuslaitteet, jotka edellyttävät kemiallista kestävyyttä ja rakenteellista kestävyyttä.

Teollinen nesteiden erotus

Raskaat-öljyn ja jäähdytysnesteen sumun erotusjärjestelmät, jotka tarvitsevat väsymistä-kestäviä komponentteja.

Pyydä tarjous alumiinisentrifugiroottoreista

UKK





01. Kuinka 7075-T6 alumiiniroottorit kestävät toistuvan autoklavoinnin ja kemiallisen puhdistuksen ilman pintavaurioita?

Vakio 7075-T6-alumiini kokee happamien tai emäksisten desinfiointiaineiden aiheuttaman mikro-kuoppauksen. Levitämme kova-coat anodisointia (MIL-A-8625 Type III) luoden 50 µm suojaavan oksidikerroksen. Aggressiivisille pH-liuoksille (pH < 4 tai pH > 11) suosittelemme TC4-titaaniroottoreita jännityskorroosiohalkeilun estämiseksi.

02. Miksi sentrifugin roottori tärisee tietyillä kierroslukukynnyksillä staattisen tasapainon tarkistuksista huolimatta?

Staattinen tasapaino korjaa vain yhden{0}}tasomassajakauman. Suuremmilla nopeuksilla dynaamiset parit luovat pyörivää värähtelyä aksiaalisten massasiirtymien tai sisäisen jäännösjännityksen rentoutumisen vuoksi. Käytämme dynaamista tasapainotestausta 5-akselisille CNC-roottoreille useissa tasoissa varmistaaksemme ISO G2.5 -vakauden.

03. Mitkä ovat tärkeimmät rakenteelliset turvallisuuserot kiinteiden-kulma- ja kääntyvien kauharoottoreiden välillä suurilla G-voimilla?

Kiinteät{0}}kulmaroottorit jakavat keskipakojännityksen tasaisesti staattisiin koneistettuihin onteloihin, mikä tukee korkeampia maksimikierroslukuja. Heiluvat kauhan roottorit keskittävät äärimmäisen nivelkuorman niveltappeihin 90 asteen heilahtelujen aikana. Suoritamme FEA-jännityksen todentamisen ja sädejyrsinnän kaikille nivelkontaktivyöhykkeille jännityksen väsymisen estämiseksi.

04. Voitko suunnitella mukautettuja putken onteloprofiileja luomatta paikallisia stressin keskittymisriskejä?

Kyllä. Terävät geometrian siirtymät luovat loviherkkyyden syklisessä kiihtyvyydessä. Ohjelmoimme jatkuvia hypermyllyn 5-akselisia työstöratastrategioita sentrifugiroottoreille tasaisten siirtymien koneistamiseksi vähintään R0,5 mm:n leikkaussäteillä, mitä seuraa haulikkopuristus puristusjännityksen aikaansaamiseksi ontelon seinien yli.

05.Miksi yksiosaiset CNC-koneistetut roottorit ovat turvallisempia nopeaan-käyttöön kuin valualumiinivaihtoehdot?

Valualumiinikomponentit sisältävät luonnostaan ​​pinnan alla olevia puhallusreikiä ja dendriittistä huokoisuutta, jotka laajenevat äärimmäisen keskipakovoiman vaikutuksesta, mikä johtaa äkilliseen roottorin räjähtämiseen. Yksiosaisten 7075-T6 ekstrudoitujen aihioiden työstäminen varmistaa 100 %:n rakennemateriaalin tiheyden ja ennustettavan myötörajan.

06. Miten dynaamisen tasapainon tarkkuus varmistetaan ja dokumentoidaan ennen asiakkaan lähettämistä?

Jokainen roottori käy läpi kaksitasoisen{0}}dynaamisen tasapainotuksen kalibroiduilla vaakasuuntaisilla tasapainottimilla. Roottoreita säädetään määritettyjen ei--rakenteellisten tasapainovyöhykkeiden sisällä, kunnes jäännösepätasapaino on ISO G2.5 -rajojen alapuolella. Toimituksen mukana toimitetaan fyysisen tasapainon todistus, josta käyvät ilmi alkuperäiset ja lopulliset epätasapainoarvot (g·mm).

Tekninen konsultointi ja lainaus

Lataa 2D- ja 3D-CAD-tiedostosi (STEP, IGES, X_T) täydellistä suunnittelua varten.

Tekninen tiimimme antaa DFM-palautetta,{0}}suosituksia stressin lievittämiseen ja täydelliset tarjoukset 24 tunnin kuluessa.
