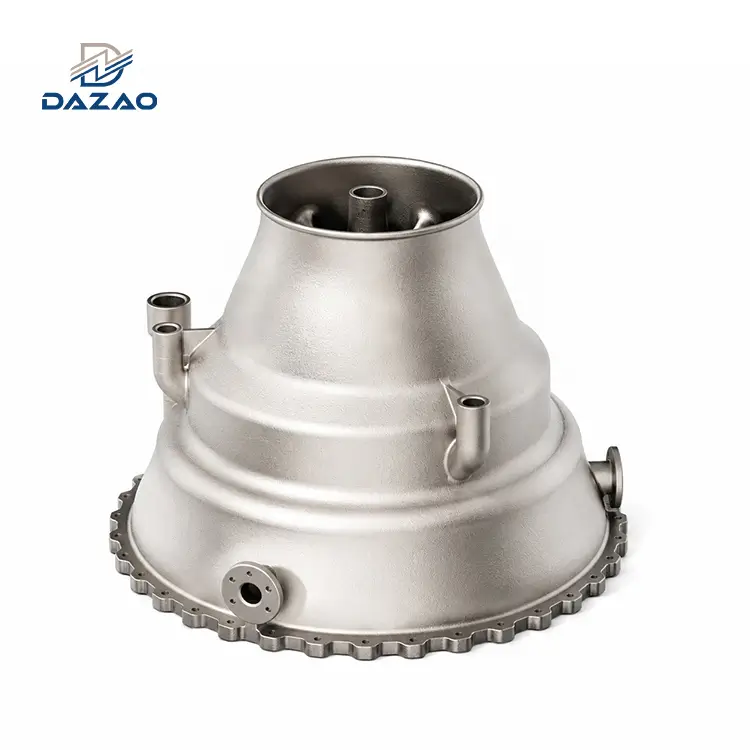

SLM 3D-painettu ilmailu-avaruuspolttoaineen polttoainesuutin, turbopuhaltimen käyttövoima

Edistyksellinen SLM-lisäainevalmistus ilmailu- ja avaruusteollisuuden polttoainesuuttimille

Monoliittiset lisäainekokoonpanot, jotka on suunniteltu kestämään korkeita{0}}paineisia polttovoimia.

Tämä teollisuus--luokan lentokonepolttoainesuutin on valmistettu edistyksellisillä polttoaineillametallin 3D-tulostuspalvelukäyttämällä Selective Laser Melting (SLM) -tekniikkaa. Prosessi yhdistää monimutkaiset moniosaiset polttoainepyörteet, annostusaukot ja jäähdytysreitit yhdeksi-osaiseksi komponentiksi. Käyttämällä Inconel 718:n ja CoCrMo-superseosten patentoituja parametriprofiileja, tuloksena oleva komponentti eliminoi juotetut ja hitsatut liitokset, jotka ovat historiallisesti alttiita lämpöväsymiselle. Nämä suuttimet on suunniteltu toimimaan jatkuvasti ympäristöissä, joissa kaasun lämpötila on jopa 650 astetta ja ruiskutuspaineet yli 5,0 MPa.

Tekniset tiedot ja fyysisen suorituskyvyn tekniset tiedot

Todennettavat metallurgiset profiilit, fyysiset kynnykset ja mittatoleranssit.

Perus-Syy Tekniset tapaustutkimukset aiemmista ilmailukoneprojekteista

Käytännön ratkaisuja, jotka perustuvat todellisiin{0}}propulsiotekniikan takaiskuihin.

Prosessimme perustuvat todelliseen valmistuspalautteeseen. Sen sijaan, että esittelemme puhtaita yritysprofiileja, dokumentoimme varhaisen-vaiheen tuotantohäiriöiden tekniset ratkaisut varmistaaksemme, että suunnittelutiimisi noudattaa tiukkoja menetelmiä.

Pyörivän mikro{0}}kanavan virtauksen eston ratkaisu

Vuonna 2021 kehitimme polttoainepyörteen validointisuuttimen, jossa on 14 sisäistä, risteävää kierukkamaista jäähdytyskanavaa, joiden tavoitevirtauksen varianssi on pienempi tai yhtä suuri kuin 3,0 %. Normaali mekaaninen tärinä ja kuiva paineistettu-ilmahuuhtelu jättivät mikro-hienojauheen agglomeraatteja kierukkamaisten kanavien leikkauskohdassa. Kuumapalotestien aikana 5 12 testituotteesta osoitti virtausnopeuden poikkeamia jopa 18,2 % ja osittaisia ​​kanavatukoksia, jotka johtivat paikallisiin kuumiin kohtiin. Tämä viivästytti asiakkaan projektin validointia kahdella viikolla ja maksoi meille 16 500 dollaria lento{13}}rahtikuljetuksesta, varaosista ja viivästyskorvauksesta.

Tämän ratkaisemiseksi suunnittelimme kolmivaiheisen märkäjauheen evakuointijärjestelmän, jossa käytettiin automaattista ultraäänikemiallista kylpyä, jota seurasi abrasive flow -koneistus (AFM) mukautetuilla polymeeriaineilla. Tämä protokolla vähensi jäännös-sulamattomien jauheiden määrää<0.01%, stabilizing subsequent flow deviations below 2.0%.

Jäännöslämpöjännityksen vääristymien eliminointi konsolidoiduissa kokoonpanoissa

Vuonna 2022 yksi-osainen yhdistetty polttoainesuutin suunniteltiin korvaamaan 12-komponentin juotettu kokoonpano kaupallisessa turbotuulettimen johdannaisessa. Suora käännös 3D-malleista tulostustiedostoihin ilman simulointia johti liiallisiin jäännöslämpöjännityksiin tulostuksen aikana. Lämpökäsittelyn jälkeinen-mittatarkastus paljasti 0,21 mm:n tasaisuuspoikkeaman pääkiinnityslaipassa ja 0,15 mm:n koaksiaalisuuden poikkeaman polttoaineen tulosuuttimessa, mikä teki osista irrotettavia. Koko 18-osainen tuotanto romutettiin, mikä aiheutti 25 000 dollarin tappion.

Tämän ratkaisemiseksi integroimme äärellisten elementtien analyysin (FEA) rakentamisen{0}}prosessisimuloinnin lämpögradienttien ja jäännösjännitysten mallintamiseksi. Suunnittelimme tukirakenteet uudelleen muodollisilla lämpönieluradoilla ja lisäsimme 0,5 mm:n työstövaran kriittisiin asennuspintoihin. Kriittisesti otimme käyttöön vaiheittaisen jännitys-hehkutusprosessin ennen langan EDM-levyn erotusta. Lopullisen laipan tasaisuus on nyt säädetty alle 0,05 mm:n.

Suuri-syklinen lämpöväsymyshalkeamien lieventäminen suuttimen poistoaukoissa

Vuonna 2023 valmistimme tuotantoluokan-polttoainesuuttimen kärjet kaupalliseen korkean-UAV-suihkuturbiiniin, joiden käyttöikä on vähintään 1 000 lämpösykliä. Perustason SLM-parametreja käyttäen toimitetut osat halkesivat polttoaineen poistoaukkojen ympäriltä 420 tunnin jälkeen moottorin testitelineessä. Metallurginen arviointi osoitti, että suuri pinnan karheus (Ra 6,3 μm) sisäpinnoilla oli toiminut jännityskeskittymispisteinä, mikä on aiheuttanut mikro-murtumia korkeassa lämpösyklissä. Tämä vika johti 14 000 dollarin takuuvaatimukseen ja uudelleensuunnittelukustannuksiin.

Tämän ratkaisemiseksi muokkasimme jälki{0}}käsittelyrutiinimme sisältämään kuumaisostaattisen puristuksen (HIP) pinnan ali-mikroskooppisten kaasutyhjiöiden poistamiseksi, yhdistettynä korkeapaineiseen hiontavirtauskiillotukseen, joka vähentää sisäisen pinnan karheutta arvoon Ra 1,0 μm. Testaus osoitti, että nämä muutokset pidensivät suuttimen kärjen käyttöikää yli 5 200 lämpösykliin ilman rakenteellista rappeutumista.

Omat stressin-poisto-, jauhepoisto- ja kiillotusprotokollat

Systemaattiset menetelmät rakenteellisen mikro{0}}huokoisuuden poistamiseksi ja nestereitin puhtauden varmistamiseksi.

Kemiallinen{0}}Fyysinen jauheen evakuointiprosessi

Monimutkaisten geometrioiden sisällä tapahtuvan jauheen kerääntymisen korjaamiseksi käytämme monivaiheista{0}}rutiinia:

· Korkean{0}}taajuuden moni-akselinen mekaaninen purkaminen:Mekaaninen neste{0}}dynaaminen tärinä on viritetty sisäonteloiden luonnolliselle taajuudelle kuivan jauheen löysäämiseksi.

· Ultraäänipesuaineupotus:Mukautettu kemiallinen liuotin ja ultraäänikavitaatio irrottavat puoli{0}}sintrattuja rajahiukkasia.

· Abrasive Flow Machining (AFM):Polymeeri-pohjaista viskoosia hankaavaa kantajaa pumpataan kanavien läpi paineen alaisena, jolloin sisäpinnat tasoitetaan Ra 1,0 μm:iin ja poistetaan kaikki jäljellä olevat jauhehiukkaset.

Kuumaisostaattinen puristus mikro{0}}huokoisuuden poistamiseen

Optimoimme komponenttigeometrian ennen tuotantoa:

· FEA-topologian vähentäminen:Materiaali poistetaan nolla{0}}rasitusalueilta, jotta saavutetaan 25 %:n painonpudotus ja säilytetään turvamarginaalit.

· Kuumaisstaattinen puristus (HIP):Komponentit kuumennetaan 1 120 asteeseen 100 MPa:n inertin argonkaasun alla, jotta sisäiset mikro-huokoset romahtavat ja metallurginen tiheys on suurempi tai yhtä suuri kuin 99,9 %.

· Ratkaisu ja ikääntymisen lämpökäsittely:Tämä prosessi saa aikaan vahvistuvan gamma{0}}double-prime ( "") vaihe Inconel 718:ssa, joka vastaa tai ylittää tavallisten taottujen muunnelmien väsymiskestävyyden.

Teollinen CT rikkomaton{0}}testaus ja nestevirtauksen kalibrointi

Tarkastusprotokollamme on -tuhoamaton ja tietoihin perustuva-:

· Korkean{0}}tarkkuuden teollinen CT-skannaus:Suoritamme jokaiselle tuotantolohkolle täydellisen volumetrisen skannauksen kartoittaaksemme koko sisäisen rakenteen, varmistaaksemme kanavan seinämän paksuuden ja tunnistaakseen mahdolliset maanalaiset ontelot 0,05 mm:iin asti.

· Hydraulinen ruiskutus ja suihke{0}}kulmakuvion testaus:Jokaiselle suuttimelle suoritetaan virtaustesti edustavissa käyttöpaineissa sen varmistamiseksi, että virtaus- ja ruiskutusominaisuudet ovat suunnitellulla alueella.

Rakenteellisen suorituskyvyn vertailu: monoliittinen SLM vs tavanomaiset juotetut kokoonpanot

Kuinka yksittäisen-komponentin rakenteellinen yhdistäminen vähentää painoa ja väsymisherkkyyttä.

Superseosmateriaalien metallurgiamatriisi: Inconel 718 ja kobolttikromi

Oikean korkean lämpötilan-superseoksen valitseminen vaativiin termokemiallisiin ympäristöihin.

Inconel 718 (nikkeli-kromiseos)

Tällä materiaalilla on erinomainen myötö, vetolujuus ja virumismurtolujuus jopa 650 asteen lämpötiloissa. Se kestää hapettumista ja korroosiota pitkien altistusaikojen aikana. Laitostamme käytetään erikoistuneita Inconel-työstö- ja tulostusparametreja näiden materiaalien ominaisuuksien optimoimiseksi ilmailu- ja avaruuskoneissa. Se sopii parhaiten pääpolttokammion polttoainesuuttimiin, apuvoimayksiköiden (APU) sytyttimiin ja UAV-turboruihkuttimiin, joissa on vakiokerosiini/JP-8.

Tekninen varoitus:Vältä käyttöä ympäristöissä, jotka ovat alttiina voimakkaasti pelkistäville rikkikaasuseoksille korkeissa lämpötiloissa, koska rikki voi hajottaa nikkelimatriisia ajan myötä.

CoCrMo-seos (koboltti-kromi-molybdeeni)

Tämä superseos tarjoaa korkean kovuuden, kavitaatiokestävyyden ja lämpöstabiilisuuden 800 asteeseen asti. Se sopii parhaiten runsas-rikkipitoisille bio-polttoaineille, hankaavien nesteiden annosteluventtiileille ja toimintoihin, jotka ovat alttiita hiukkaseroosiolle.

Tekninen varoitus:CoCrMo:n materiaali- ja{0}}jälkikäsittelytyökalun-kulutuskustannukset ovat korkeammat, joten se tulee valita ensisijaisesti, kun Inconelin kulumisrajat ylittyvät.

Teollisuuden ilmailusovellukset ja moottorien testiosaston vertailuarvot

Kentän-todistettu suorituskyky kaupallisessa ilmailussa, puolustavissa UAV:issa ja tutkimuslaitoksissa.

Kaupalliset turbiinimoottorit

Vähennä{0}}polttoainesuuttimia pääpolttovaiheisiin, jotka tarjoavat alan-standardin mukaista sumutusta ja erittäin{2}}luotettavia ilmailu-avaruuskomponentteja.

UAV-turbojet-propulsiot

Ihanteellinen pienikokoisille, suuren työntövoiman{0}}drooneille, joissa asennustila on rajallinen ja jokainen gramma kuivapainoa vaikuttaa lentoetäisyyteen.

APU:t (Auxiliary Power Units)

Tarjoaa nopean sytytyksen ja tasaisen polttoaineen mittauksen kylmässä-käynnistyksen korkeassa{1}}korkeudessa.

Ilmailun propulsiotutkimus

Mahdollistaa yliopistojen ja valtion laboratorioiden prototyyppien ja kokeellisten polttokammioiden nopean testaamisen.

Pyydä tarjous SLM 3D Printed Aerospace Fuel Nozzle -suuttimesta

Aerospace-osien valmistusprosessi ja virstanpylväsaikajana

Läpinäkyvä, kymmenen{0}}vaiheinen valmistusjakso ensimmäisestä simulaatiosta lopulliseen toimitukseen.

1,Tekninen katsaus:3D-mallien (STEP/IGS) ja 2D-piirustusten tekninen analyysi.

2, DFM ja simulointi:FEA-jännitys- ja lämpömallinnus tukirakenteiden ja tulostussuunnan optimoimiseksi.

3, Asiakasarvio:Asiakas kirjautuu{0}}pois koontiparametreista ja jälkikäsittelyvaiheista.

4, SLM-lasertulostus:Valvottu rakenne käyttämällä kalibroituja Inconel 718- tai CoCrMo-jauheeriä.

5, lämpöstressin lievitys:Hehkutus uunissa- ennen osien poistamista rakennuslevystä.

6, EDM-langan leikkaus:Osien tarkkuuserottelu rakennuslevystä.

7,HIP Post-Käsittely:Kuumaisostaattinen puristus sulkee mikro{0}}huokoset ja saavuttaa täyden tiheyden [1].

8, Koneistus ja viimeistely:Moni-akselinen CNC-jyrsintä liitäntöihin ja hiomavirtaustyöstö sisäisissä kanavissa.

9, Tarkastus ja skannaus:Mitat varmistettu CMM:llä ja sisäiset rakenteet varmistettu teollisilla CT-skannauksilla.

10, Toimituslähetys:Osat on pakattu täydellisellä materiaalin jäljitettävyydellä ja tarkastusraporteilla.

Aerospace-toimittajien laatujärjestelmät ja komponenttien jäljitettävyyden auditointistandardit

Tiukat vahvistusprotokollat ​​ja -tuhoamaton testaus lento-kriittisille laitteistoille.

· Raaka-aineen tarkastus:Jokainen kaasu{0}}sumutetun metallijauheen erä testataan hiukkaskokojakauman ja happipitoisuuden suhteen (varmennettu alle 0,02 %). Toimitamme alkuperäiset myllytestitodistukset emmekä käytä kierrätysjauhetta ilmailutilauksissa.

· Prosessin rakentamisen valvonta-:Tulostimemme seuraavat jatkuvasti lasertehoa, happitasoja (<0.1%), and chamber temperature, keeping log records for audit purposes.

· Post{0}}prosessin lämpösertifiointi:Jokainen lämpökäsittelyajo sisältää kahden termoparin seurannan. Tuloksena olevat kaaviot toimitetaan asiakkaille mekaanisten ominaisuuksien saostumisen tarkistamiseksi.

· Metrologia- ja jäljitettävyysraportit:Vakiotoimitukset sisältävät täydelliset CMM-raportit, 3D-laserskannauksen poikkeamakartat ja teollisuuden CT-tarkastustiedot.

Lisäainevalmistuksen ilmailu- ja avaruuskäyttöiset propulsiokomponentit usein kysytyt kysymykset





01.Voitko valmistaa LEAP-moottorin 3D-painetun polttoainesuutinkokoonpanon?

Kyllä, tuotamme yhdistettyjä suutinkokoonpanoja, jotka on suunniteltu vastaamaan turbopuhallinarkkitehtuurien, kuten LEAP-moottorin, kuoren mittoja ja sisäisiä polttoaineen pyörregeometrioita. SLM-prosessimme vähentää osien määrää ja kuivapainoa säilyttäen samalla vaaditun virtausdynamiikan ja korkean lämpötilan{1}}väsymisajan.

02. Mitkä ovat lisäaineen valmistuspolttoaineen ruiskutussuuttimen käytön tärkeimmät edut ilmailussa?

Tärkeimmät edut ovat osien yhdistäminen ja suunnittelun joustavuus. Ilmailu- ja avaruuskäyttöön tarkoitettu lisäainevalmistuspolttoaineen ruiskutussuutin yhdistää moniosaiset kokoonpanot yhdeksi komponentiksi, eliminoi nivelvauriokohdat, vähentää painoa 25 % ja mahdollistaa monimutkaiset sisäiset jäähdytyskanavat, jotka parantavat polttoaineen sumutustumista.

03. Mitä toleransseja voit pitää SLM Inconel 718 -polttoainesuuttimen sisäkanavissa?

Painettuina-SLM Inconel 718 -polttoainesuuttimen sisäiset kanavamme säilyttävät mittatoleranssin ±0,05 mm. Kun se yhdistetään jälki-hiomavirtauskoneistukseen, voimme tarkentaa kriittistä virtausta{5}}rajoittavia aukkoja ±0,02 mm:n toleranssiin ja pinnan viimeistelyyn alle Ra 1,0 μm:n.

04. Onko sinulla päteviä kobolttikromipolttoainesuuttimen 3D-tulostusparametreja?

Kyllä, ylläpidämme CoCrMo-seokselle (ASTM F75) hyväksyttyjä parametrijoukkoja. Kobolttikromipolttoainesuuttimemme 3D-tulostusparametrimme on optimoitu minimoimaan mikro-halkeilu ja saavuttamaan metallurginen tiheys, joka on suurempi tai yhtä suuri kuin 99,9 %, jota tukevat mukautetut lämpöjännityksen-poistojaksot muodonmuutosten estämiseksi.

05.Kuinka osien yhdistämisen ilmailu- ja avaruuspolttoainesuuttimen 3D-tulostustekniikka vähentää riskejä?

Vakio{0}}moniosaiset suuttimet perustuvat tyhjiökuottoon tai -hitsaukseen, mikä voi kärsiä mikro-halkeilusta ja liitoseroosiosta. Osien yhdistävä ilmailu- ja avaruuspolttoainesuutin 3D-tulostus yhdistää nämä komponentit yhdeksi kiinteäksi osaksi, mikä poistaa nivelen vikatilat ja parantaa yleistä toimintavarmuutta.

06.Voitko suorittaa topologian optimoinnin 3D-tulostetuille polttoainesuutinmalleille?

Kyllä, insinöörimme käyttävät FEA-ohjelmistoa topologian optimointiin 3D-tulostetuille polttoainesuutinmalleille. Poistamme ei--rakennemateriaalit lämpö- ja painekuormituksen perusteella, mikä vähentää kokoonpanon painoa jopa 25 % säilyttäen samalla vaaditut turvamarginaalit.

Lähetä CAD-mallisi tänään nopeaa arviointia ja kaupallista hinnoittelua varten yhden arkipäivän sisällä.

Nopeuta kehityssykliäsi vähentämällä kokoonpanon monimutkaisuutta. Lataa 2D-suunnittelupiirustuksesi ja 3D-CAD-tiedostosi (STEP/IGS) suojatulle palvelimellemme.

Suunnittelutiimimme toimittaa täydellisen, nollakustannukset{0}}Design for Manufacturability (DFM) -katsauksen ja virallisen kaupallisen tarjouksen 24 työtunnin kuluessa.
